為促進行業交流進步，便于行業同儕互學互促，推動中國環境產業轉型升級。E20環境產業圈層特推出《水務行業優秀案例匯編》，匯集了近150例案例，涉及村鎮污水治理、工業廢水治理、工業園區廢水治理、水環境治理、市政污水管網、再生水回用、污泥處理處置等領域。
項目名稱：寧波市再生水入綜合管廊輸配系統研究項目
推薦單位：寧波市水務環境集團股份有限公司
參與環節：工程總包
項目所在地：浙江省寧波市
項目概況
再生水供水管網是寧波市城市建設的重要基礎設施，對經濟的發展、環境的改善和人民生活水平的提高起著重要的作用。再生水供水管網的不合理調度容易引發水資源浪費、管網漏損甚至爆管等問題，影響著供水安全、供水效率、供水經濟性。
本次研究的總體需求為在寧波市再生水總體規劃、寧波市城市綜合管廊規劃的基礎上，分析研究再生水管道進入綜合管廊后的輸配可行性，通過合理布置用水點位，建立管網模型進行計算模擬并分析數據成果，結合近遠期實施計劃，力求形成在滿足安全供水的前提下既降低能耗又節省投資的再生水輸配、利用方案。
示范意義
深入貫徹國家九部委聯合發布的《關于推進污水資源化利用的指導意見》的精神，落實中共寧波市第十四次代表大會提出的“打造再生水利用的全國標桿，顯著提升平原河網、近岸海域水質”目標，打造寧波市“甬有碧水”品牌成為現代化濱海大都市的“金名片”。
通過管網建模水力平差計算的模式，為寧波市再生水環狀管網建成后的運行效果提供了堅實的理論基礎，也可為其他區域給水類管網建設提供卓有成效的案例。
項目亮點介紹
（1）實施效果
本項目的建設對于實現“綜合管廊+再生水管道+城市河網”聯網聯供聯調的配置模式，進一步提升再生水利用率，滿足我市工業水資源補水、景觀環境補水、市政雜用水等需求，促進經濟發展、改善人民生態環境具有重要作用。

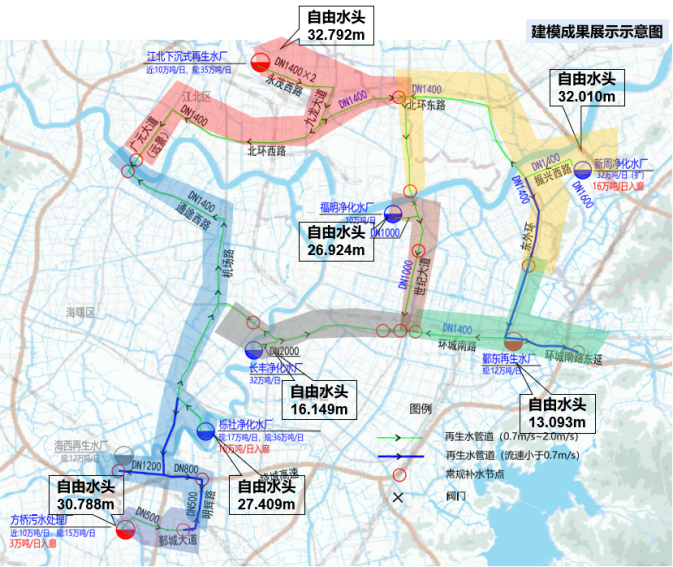

通過對于再生水管網系統的分區建模試算，保障各水廠出水壓力、流速可控制在合理范圍內，同時為建立補水能力更強、系統靈活、分區互供保障有效的再生水環狀管網體系提供了堅實的理論基礎。
（2）社會效益
本項目的實施為再生水在寧波市區內的輸配提供堅實基礎，將再生水置換天然水，用于生產生活及生態補水，能提高水資源循環利用效率，實現優水優用的理念，促進節水型社會的發展。
（3）生態效益
本項目的實施有助于實現再生水補水對城市河網體系的覆蓋，是構建城市水生態的重要舉措，構建清流自流的活水系統也與寧波地域文化相得益彰，形成具有濃厚地方特征的人水和諧河道文化系統。
項目技術工藝/裝備簡介
（1）技術工藝/裝備名稱

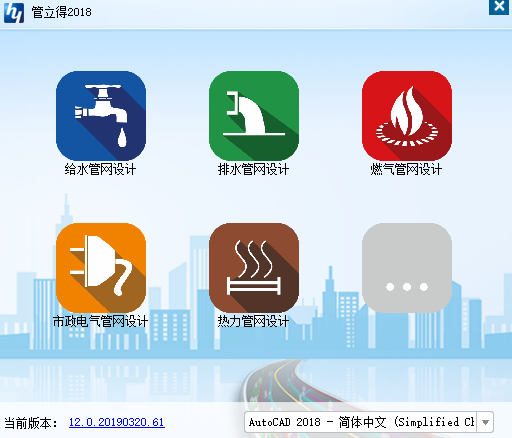

管立得2018。
（2）工藝/裝備原理
建模邏輯框架：
基于管徑、坡度、材質等參數自動生成三維管線，支持標準約束下的智能調整通過節點屬性（檢查井、閥門等）聯動更新關聯管段參數。采用圖論算法識別管網環路與支線，實現流向分析與水力計算聯動支持自動閉合環狀管網校驗。

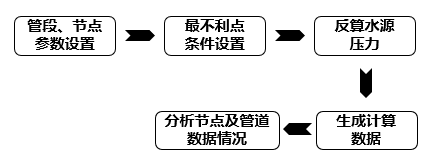

核心計算模塊：

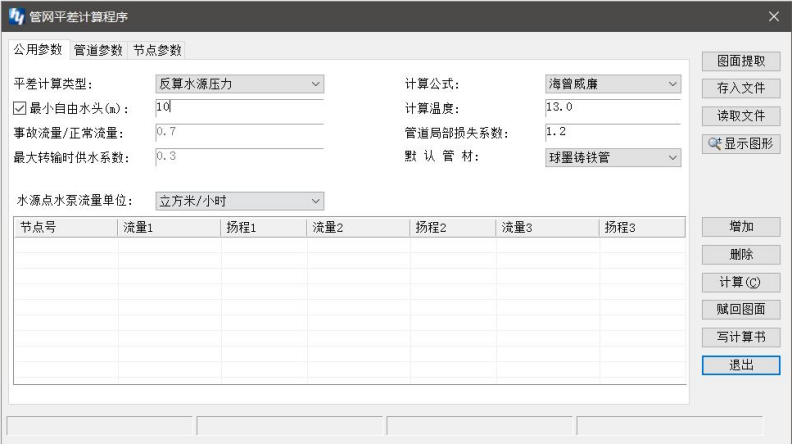

管網平差建模以海曾-威廉公式為水力計算基礎，以再生水環狀管網規劃路由及管廊情況、寧波常規地坪情況、水位情況為邊界條件，利用建模軟件進行多次迭代運算獲得模型計算結果。
（3）工藝/裝備特點
一鍵拓撲生成：
導入CAD底圖后，自動識別管線節點（如檢查井、彎頭）并構建完整管網拓撲關系，減少手動連線錯誤。
動態參數調整：
修改管徑或坡度時，關聯管段自動匹配水力計算并標注沖突。
多視角協同：
同步展示平面圖、縱斷面圖、三維模型。
（4）應用工業領域
再生水可以用于農田灌溉、工業冷卻、城市綠化等多個領域，同時也是水環境治理的重要手段之一。通過合理的再生水利用，可以有效地改善水環境，提高水質，保護水資源，為人類創造更加美好的生活環境。

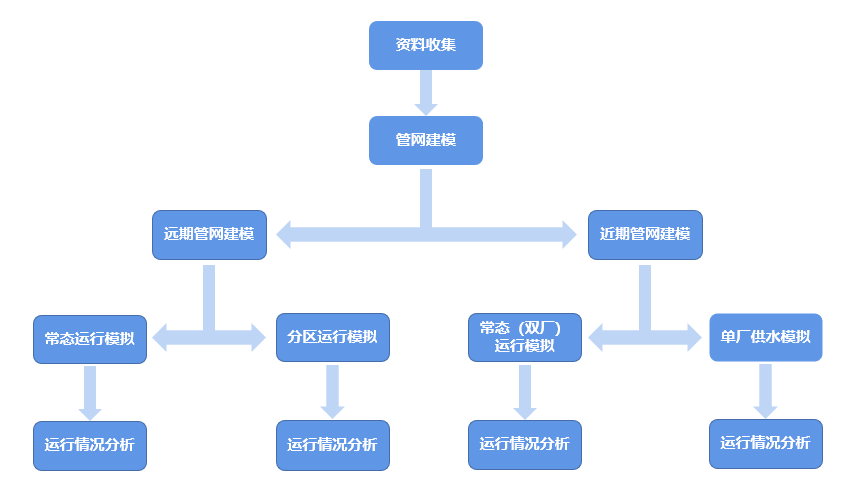

（5）工藝/裝備流程圖
（6）項目部分案列照片
